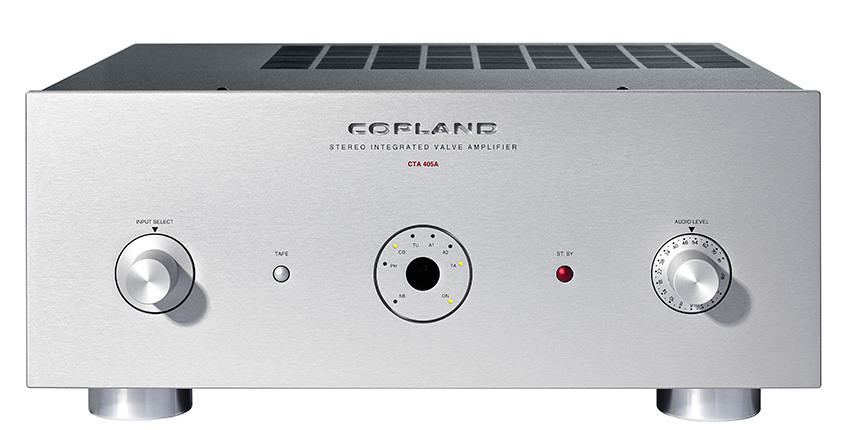

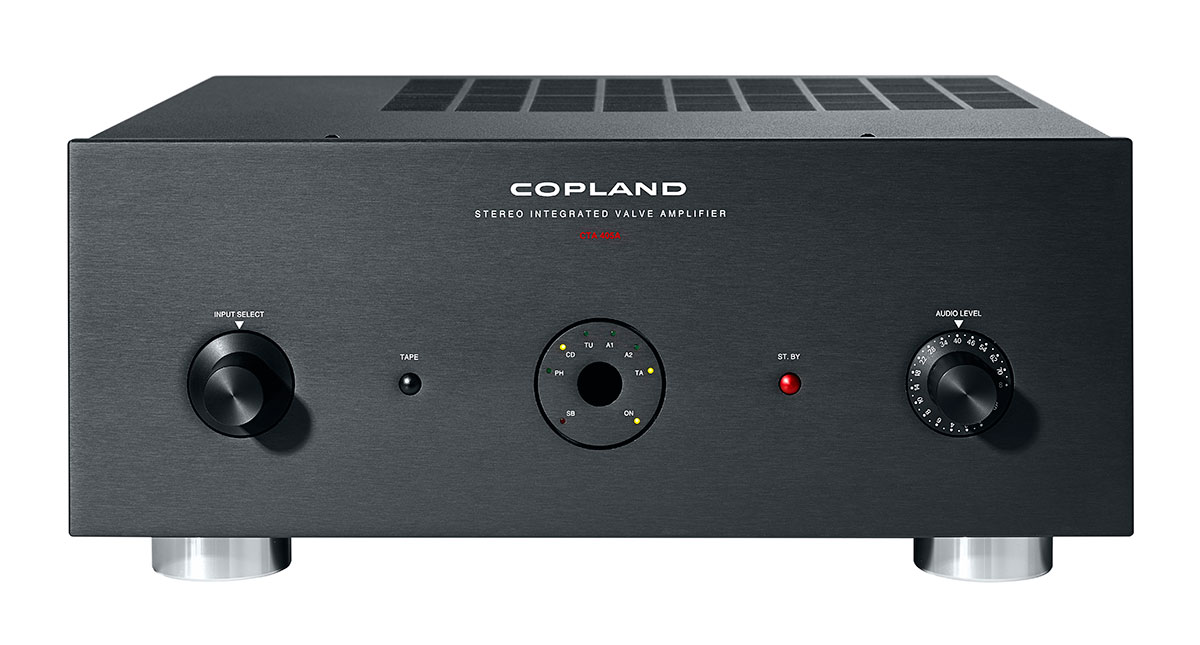

Интегральный усилитель CTA405A

Особенности

  • Конструкция на 11 лампах
  • Предусилитель с RIAA-фонокорректором
  • Входов: 5
  • Выход Tape: 1
  • Возможность организации мониторинга записи магнитофона
  • Все резисторы - пленочные, с точностью 1%
  • Полипропиленовые пленочные конденсаторы
  • Экранированный торроидальный трансформатор в блоке питания
  • Два выхода-триггера 12B для управления внешними устройствами
  • Пульт ДУ
  • Регулировка звука с приводом на электродвигателе

Описание


Интегральный ламповый усилитель CTA405A имеет пять линейных входов, включая "Tape in", который совместно с выходом "Tape out" дает возможностью организации мониторинга записи для магнитофонов со "сквозным каналом", а также вход фонокорректора "RIAA", поддерживающий работу с головками звукоснимателя MM и MC типа.

CTA405 появился около 10 лет назад, и с тех пор стал объектом вожделения для аудиофилов всего мира.

Сейчас, после применения пары подобранных ламп KT120 и выделенного блока питания, существенно расширился динамический диапазон, особенно при подключении акустических систем с низкой чувствительностью.

Возросшие возможности ламп по управлению током позволяют выходным каскадам работать с бОльшим смещением в режиме класса A/AB.

Обусловленная выдающимися характеристиками выходных трансформаторов Copland, превосходная линейность достигается даже без использования обратной связи, снижая требования к внутренним цепям коррекции отставания фазы и обеспечивая высокую стабильность после введения отрицательной обратной связи глубиной 18дБ.

CTA405A оснащен электроприводом контроля громкости и может полностью управляться с пульта дистанционного управления Copland.

Для охлаждения мощных ламп KT120 в усилитель установлен вентилятор, работающий на низких оборотах. Бесшумный вентилятор смонтирован на алюминиевой платформе с амортизирующими вставками.


Интегральный усилитель CTA405A без верхней крышки



Спецификации


Лампы:
KT120 (4шт.)
12BH7 (2шт.)
6922 (2шт.)
E83CC (3шт.)

Выходная мощность:
50 Вт на канал

КНИ:
< 1%

Частотный диапазон:
10Гц-100кГц (-3 дБ)

Входная чувствительность:
Phono: 3,5 мВ
Линейные входы: 350 мВ

Входной импеданс:
Phono: 47 кОм
Линейные входы: 33 кОм

Сопротивление нагрузки:
8 Ом, 4 Ом

Соотношение сигнал/шум:
> 95 дБ

Потребляемая мощность:
250 Вт

Напряжение питания:
115В или 230В.
Устанавливается на заводе согласно стране назначения

Допустимое отклонение напряжения питания:
+/- 12%

Размеры (мм):
430 (Ш), 185 (В), 390 (Г)

Вес (в упаковке):
27 кг
