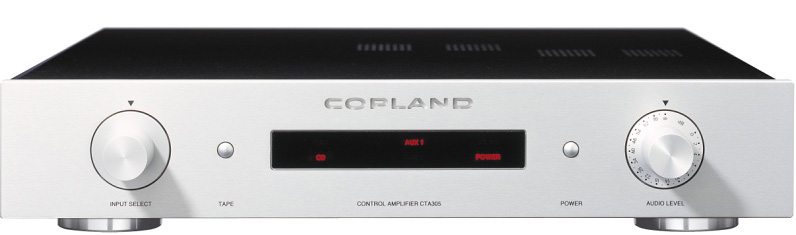

Предусилитель CTA305

Особенности

  • Конструкция на 4 лампах
  • Предусилитель с RIAA-фонокорректором
  • Входов: 6
  • Выход Tape: 1
  • Возможность мониторинга записи магнитофона
  • Стабилизированный блок питания
  • Все резисторы - пленочные, с точностью 1%
  • Полипропиленовые пленочные конденсаторы
  • Экранированный торроидальный трансформатор в блоке питания
  • Сверхширокий динамический диапазон, 10В RMS на выходе
  • Два выхода-триггера 12B для управления внешними устройствами
  • Пульт ДУ
  • Регулировка звука с приводом на электродвигателе

Описание


Предназначенный стать центром высококлассной аудиосистемы, усилитель CTA305 обладает широкими способностями коммутации, имея пять линейных входов, в том числе вход (и выход) Tape Monitor Loop (для "сквозного канала" магнитофонов), а также вход с коррекцией RIAA Phono для головок звукоснимателя ММ или МС.

Увлеченным винилом слушателям этот усилитель дает возможность услышать больше нюансов в своих любимых записях.

Кроме усиления сигнала в несколько раз и переключения входных источников, основной целью предусилителя является контроль уровня сигнала и согласование импедансов источника сигнала и усилителя мощности.

Усилительная часть CTA305 построена на надежных лампах 6922 с низким уровнем шума, предоставляющим высокий входной импеданс. С другой стороны, выходной импеданс невысок, что позволяет быть менее требовательным к электрическим характеристикам соединительного кабеля и подключаться к усилителю мощности с входным сопротивлением от нескольких тысяч до миллиона Ом.

Исключительно качественные полипропиленовые и полистирольные конденсаторы применяются в сигнальных цепях CTA305. Эти конденсаторы исключают размытие звуковых деталей вследствие диэлектрических потерь и динамических изменений, свойственных обычным традиционным конденсаторам.

Пленочные резисторы с жесткими допусками обеспечивают высокую точность и стабильность характеристик в течение длительного времени.

Стабилизированный блок питания с околонулевым выходным сопротивлением предоставляет цепям усилителя стабильное напряжение. Благодаря этому, рабочие режимы ламп, обрабатывающих аудиосигналы, полностью стабильны, с точки зрения постоянного тока, и свободны от флуктуаций сети переменного тока.

CTA305 использует привод на электродвигателе для точнейшей регулировки звука и может полностью управляться с дистанционного пульта Copland.



Спецификации


Лампы:
12AX7 (2шт.), 6922 (2шт.)

Выходное напряжение:
Ном. 2В, макс. 40В

Частотный диапазон:
10Гц-100кГц (+0, -1 дБ)

КНИ:
Phono: < 0,1% (Выход 1В)
CD: < 0,1% (Выход 1В)

Входная чувствительность:
Phono: 2,7 мВ (Выход 1В)
CD, line: 300 мВ (Выход 1В)

Входной импеданс:
Phono: 47 кОм (Выход 1В)
CD, line: 50 кОм (Выход 1В)

Выходной импеданс:
< 600 Ом

Соотношение сигнал/шум:
Phono: > 80 дБ
CD, line: > 95 дБ

Потребляемая мощность:
40 Вт

Напряжение питания:
115В или 220В.
Устанавливается на заводе согласно стране назначения

Допустимое отклонение напряжения питания:
+/- 12%

Размеры (мм):
430 (Ш), 86 (В), 390 (Г)

Вес (в упаковке):
7 кг
