Усилитель мощности CTA506

Особенности

  • Конструкция на 12 лампах
  • Стабилизированные высоковольтные источники питания
  • Полипропиленовые пленочные конденсаторы
  • Экранированный торроидальный трансформатор в блоке питания

Описание


Основой усилителя CTA506 являются лампы KT120, представляющих собой обновленный вариант легендарных ламп 6550 / KT88. Более полувека эти классические приборы были основой многочисленных высококачественных усилителей, и, несомненно, еще послужат отличным выбором для производителей мощных ламповых усилителей.

Как бы там ни было, на сегодняшний день KT120 - одна из наиболее мощных производимых ламп для усиления аудиосигнала. По сравнению с KT88, эти потрясающие лампы могут выдать на 30% больше мощности. Имея мощность рассеивания 60 Ватт каждая, пара ламп KT120 по двухтактной схеме может достичь выходной мощности аудиосигнала в 200 Ватт. При использовании в конструкциях с более скромными цифрами выходной мощности, KT120 могут предоставить невероятную динамику без искажений.


Когда выходная мощность начинает превышать 50 Вт, входные и драйверные цепи сталкиваются с серьезным увеличением тока, отдаваемого на входы мощностных каскадов усилителя. Данная ситуация не зависит от выбора элементной базы, будь-то биполярные транзисторы, полевые транзисторы или электронные лампы, а также от того, имеется ли в схеме один усилительный элемент или несколько менее мощных, подключенных параллельно.


Даже несмотря на то, что полевые транзисторы и лампы теоретически управляются напряжением, они также требуют отдачи тока от драйверных цепей (с относительно низким выходным импедансом), что частично обусловлено увеличением входных емкостей, а частично - нередко пренебрегаемым фактом того, что в лампе ток течет и через сигнальный вход тоже.


Для предотвращения чрезмерной нагрузки на усилительные каскады, в CTA506 задействована эффективная буферная схемотехника. Буферы представляют собой усилители тока с низкими искажениями, которые не усиливают сигнал по напряжению, а делают его сильнее по току. Другой положительной стороной использования буферов является согласование по сопротивлению драйверных и мощностных ламп.


Двухтактные выходные каскады CTA506 имеют в своей основе пару ламп KT120 в ультралинейном включении, предоставляя низкие искажения триодов в сочетании с мощностью тетродных ламп. Отдельный блок питания входных каскадов усилителя позволяет массивным накопительным конденсаторам емкостью более 3000 микрофарад независимо работать на лампы выходных каскадов.

KT120 - потрясающе мощная лампа.
Copland CTA506 стал одним из первых аудиокомпонентов, использующих это новое поколение ламп.


Усилитель мощности CTA506 - лампа KT120

Для изоляции флуктуаций источника питания выходного каскада от цепей входного и драйверного каскадов, в CTA506 применяется стабилизация на базе двух мощных ламп 6550, одна из которых выделена исключительно для драйверных каскадов, а вторая - для выходных каскадов.

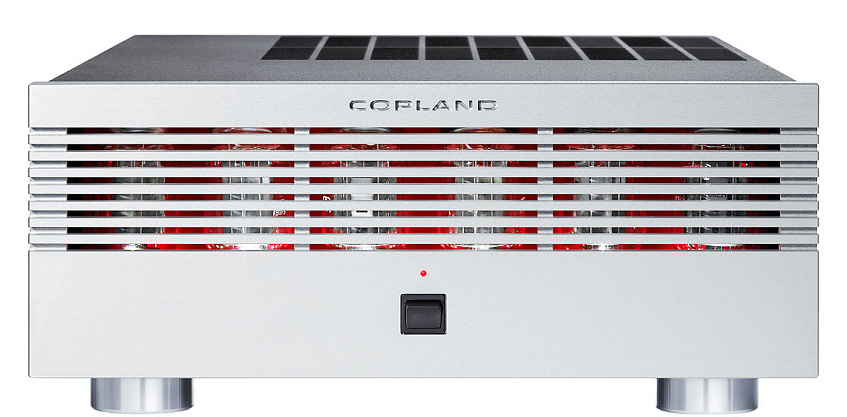

Огромные мощные лампы, используемые в данной конструкции очень привлекательны на вид, поэтому мы решили разместить их за горизонтальной перфорацией передней панели, чтобы ошеломляющий дизайн соответствовал выдающемуся звучанию усилителя.



Спецификации


Лампы:
KT120 (4шт.)
6550 (2шт.)
12BH7 (4шт.)
ECC81 (2шт.)

Выходное напряжение:
Ном. 2В, макс. 40В

Выходная мощность:
90 Вт на канал (20Гц-20кГц)

КНИ:
< 1%

Частотный диапазон:
15Гц-100кГц (-3 дБ)

Входная чувствительность:
1,5 В (при ном. мощности)

Входной импеданс:
100 кОм

Глубина обратной связи:
17 дБ

Сопротивление нагрузки:
8 Ом, 4 Ом

Соотношение сигнал/шум:
> 100 дБ

Полярность выходов:
Неинвертированная

Потребляемая мощность:
600 Вт

Напряжение питания:
120В, 230В или 240В.
Устанавливается на заводе согласно стране назначения

Допустимое отклонение напряжения питания:
+/- 12%

Размеры (мм):
430 (Ш), 190 (В), 390 (Г)

Вес (в упаковке):
26 кг
