Новый флагман MAGICO M9 – откровение в High End аудио.

20.08.2020

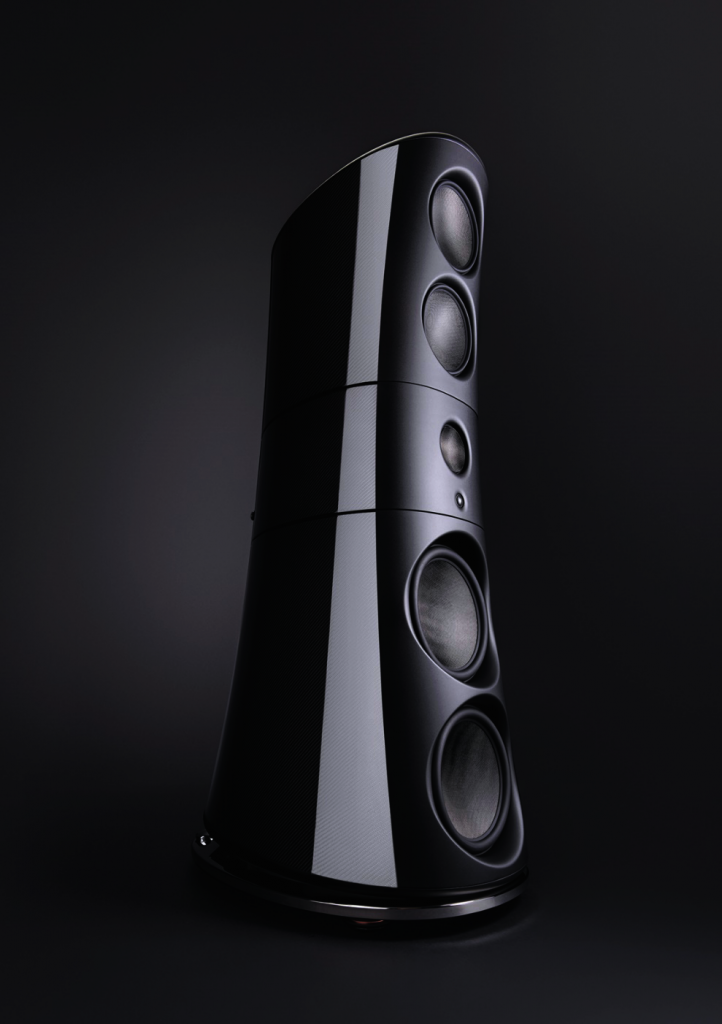

Новый флагман MAGICO M9 устанавливает новые критерии в
музыкальности, прозрачности и верности звучания и является итогом стремления компании
преодолеть границы технологии создания динамических громкоговорителей. Эта великолепная
четырехполосная напольная система с шестью драйверами оснащена первым в мире корпусом,
который сочетает в себе внутреннюю и внешнюю оболочки из углеродного волокна с
революционной разработкой – алюминиевой сотовой несущей конструкцией. В комплект
поставки M9 входит современный внешний активный аналоговый кроссовер MXO. Этот тщательно
изготовленный аппарат, разработанный инженерами MAGICO, работает на разделение низких и
частот и мидбаса. Кроме того, M9 использует преимущества новейших динамиков Nano-Tec
последнего поколения с алюминиевыми сотовыми структурами диффузоров. Результатом
является ОТКРОВЕНИЕ: акустическая система, которая может воспроизводить интенсивные
крещендо с неограниченной силой, и при этом подавать самые деликатные музыкальные
фрагменты с потрясающими прозрачностью и микродинамическими деталями.

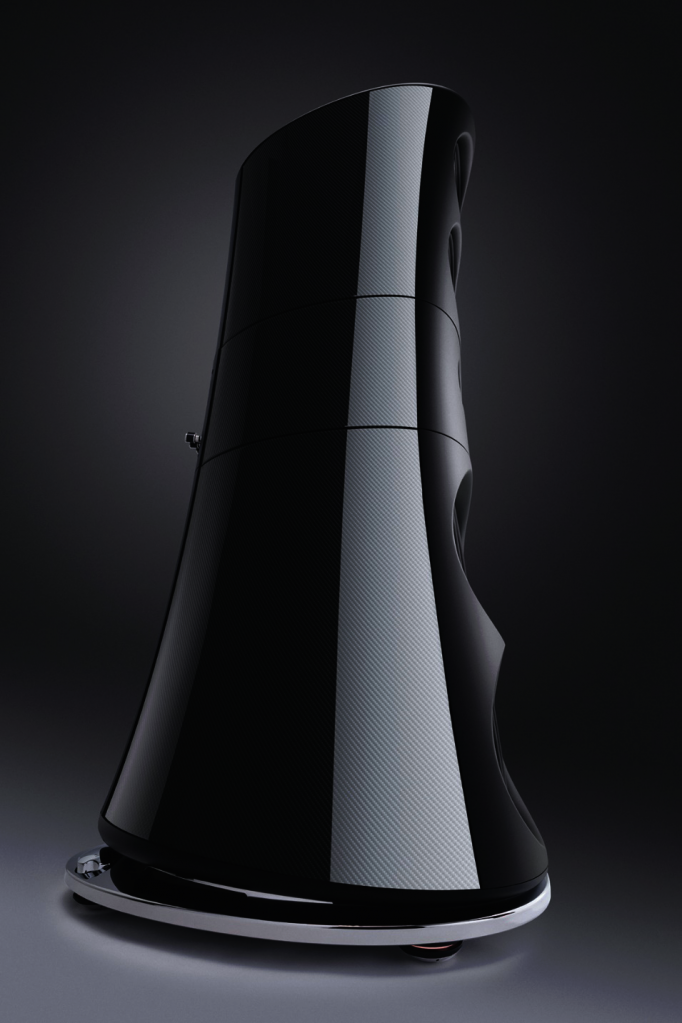

Корпус из углеродного волокна с алюминиевой сотовой несущей конструкцией.


С самого старта своего развития MAGICO проповедует принцип, что корпус громкоговорителя
должен позволять звуковой энергии свободно излучаться, при этом, не «подпевая» музыке.
Управление вибрацией корпуса без накопления энергии остается одной из самых важных задач
при проектировании громкоговорителей. Поиски идеальных корпусов заставили специалистов
MAGICO использовать последние достижения в области материаловедения, компьютерного
моделирования и тщательной сборки. M9 представляет собой новую веху на этом пути: это
первый в мире корпус АС с внутренней и наружной обшивкой из углеродного волокна поверх
алюминиевой сотовой конструкции. Эта технология уменьшает общий вес, но удваивает
жесткость.
Корпус также включает в себя последнюю разработку MAGICO – демпфирование в напряженном
слое с использованием аэрокосмических композитов, а также уже известные фирменные
особенности конструкции, включая разделительную перегородку из авиационного алюминия
6061 T6 и стержни-стяжки, скрепляющие корпус колонок. Посредством многих этапов
компьютерного моделирования методом конечных элементов (Finite Element Analysis)
конструкция корпуса была доработана, чтобы подавить резонансы и любую возможность
накопления энергии. Также органическая форма корпуса была откалибрована и изготовлена
передняя панель специальной формы, чтобы уменьшить влияние дифракции практически до
нуля. Звуковые волны от драйверов распространяются без каких-либо помех. Вы можете
услышать разницу. Результирующее звуковое поле в точности копирует пространство записи. Хотя
корпус M9 безусловно физически присутствует, в терминах звука он полностью исчезает.

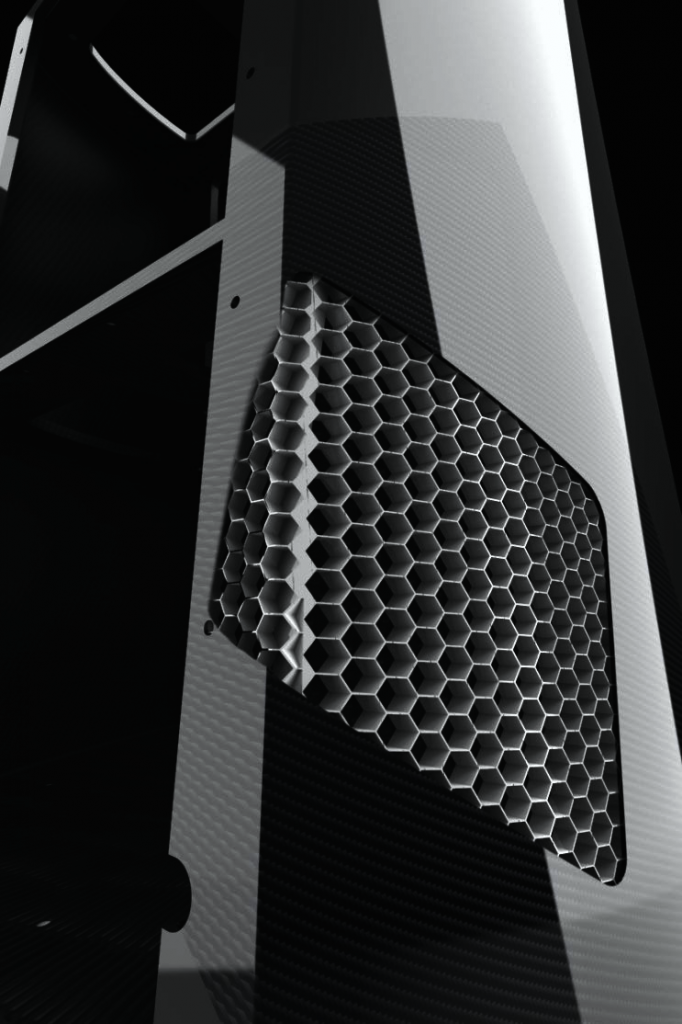

        Разрез сэндвич-корпуса из углеродного волокна с алюминиевой сотовой несущей конструкцией


Новый бериллиево-алмазный купольный твитер


MAGICO давно известен тот факт, что изгиб и непоршневое движение диффузора твитера с мягким
куполом приводит к масштабным искажениям. Вот почему разработчиками компании давно была
выбрана высокая прочность и легкий вес бериллия. И они пошли еще дальше, усилив бериллий
невероятной жесткостью алмаза, прецизионно нанесенного химическим осаждением из паровой
фазы. Это позволило сделать его диффузор крупнее, построив первый в мире 28-миллиметровый
бериллиевый купол и улучшив его производительность без увеличения веса, которое обычно
несет алмаз. Теперь M9 повышает ставки благодаря еще более изысканному 28-мм бериллиево-
алмазному купольному твитеру. Новый драйвер обеспечивает высокочастотное воспроизведение
с исключительной точностью, подтвержденной испытаниями лазерной интерферометрии и
тщательным прослушиванием. Вы услышите микродинамику еще большей тонкости, раскрывая
музыкальные детали с еще большей ясностью.


Восьмое поколение диффузоров Nano-Tec с алюминиевой сотовой структурой


Настойчивость инженеров MAGICO в отношении жесткости диафрагмы и поршневого режима ее
работы также побудила их предложить первые в мире диффузоры для громкоговорителей с
обработкой невероятно прочными нанотрубками графена. Каждый НЧ, мидбас и СЧ драйвер в M9
имеет дизайн Nano-Tec восьмого поколения. Благодаря такой конструкции MAGICO стала первой в
мире, кто оснастил свои динамики алюминиевым сотовым каркасом, заключенным между
графеновой / угле-волокнистой оболочкой. В предыдущих поколениях Nano-Tec покрытия
обеспечивали всю жесткость, а сердцевина – демпфирование. Алюминиевые соты меняют все,
обеспечивая настолько жесткий материал каркаса, что для придания формы новым 15-дюймовым
диффузорам необходимо приложить давление в 26 500 фунтов (12 000 кг). Эта дополнительная
жесткость уводит резонансные частоты далеко за пределы слышимости, почти не требуя
демпфирования.


Уникальное покрытие диффузоров Nano-Tec – графен, представляет собой гексагональную
решетку из углерода толщиной всего в один атом. Графен сочетает в себе невероятную жесткость
с самой высокой прочностью на растяжение из всех известных науке материалов – примерно в 40
раз больше, чем у высокоуглеродистой стали. Получающийся конус настолько жесток, что,
перевернутый на земле, он не деформируется после того, как его переехал легковой автомобиль.
С фирменными усовершенствованиями восьмого поколения эта беспрецедентная прочность
позволяет добиться движения диффузора, максимально близкого к идеально поршневому.

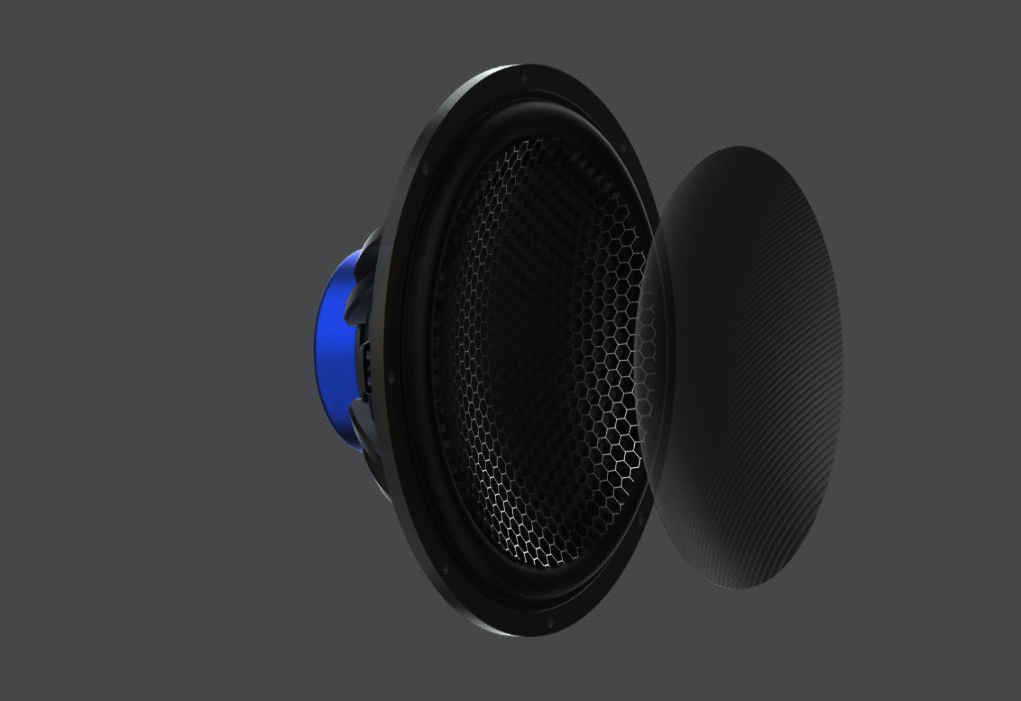

                                                                             Новый алюминиевый сотовый сэндвич-диффузор MAGICO



3, 4 и 5-дюймовые звуковые катушки на вентилируемых каркасах из чистого титана

Поскольку диффузор драйвера в процессе воспроизведения звука должен отыгрывать самые
интенсивные пики музыкальных произведений, температура звуковой катушки может
подниматься выше 100 ° F (40 ° C) буквально за одну секунду. Нагревание может удвоить
сопротивление постоянного тока звуковой катушки, изменить кривую частотной характеристики и
привести к компрессии на 3 дБ, а это – существенная нелинейность. Новые динамики MAGICO
преодолевают эту проблему. Звуковые катушки M9 имеют огромные размеры: 3, 4 и 5 дюймов в
диаметре – для гораздо более быстрого рассеивания тепла и лучшего контроля над диффузором.
Вентиляционные отверстия в каркасах звуковой катушки обеспечивают дополнительное
рассеивание тепла. Кроме того, в качестве материалов для каркасов был выбран чистый титан за
его идеальное сочетание жесткости и устойчивости к вихревым токам.

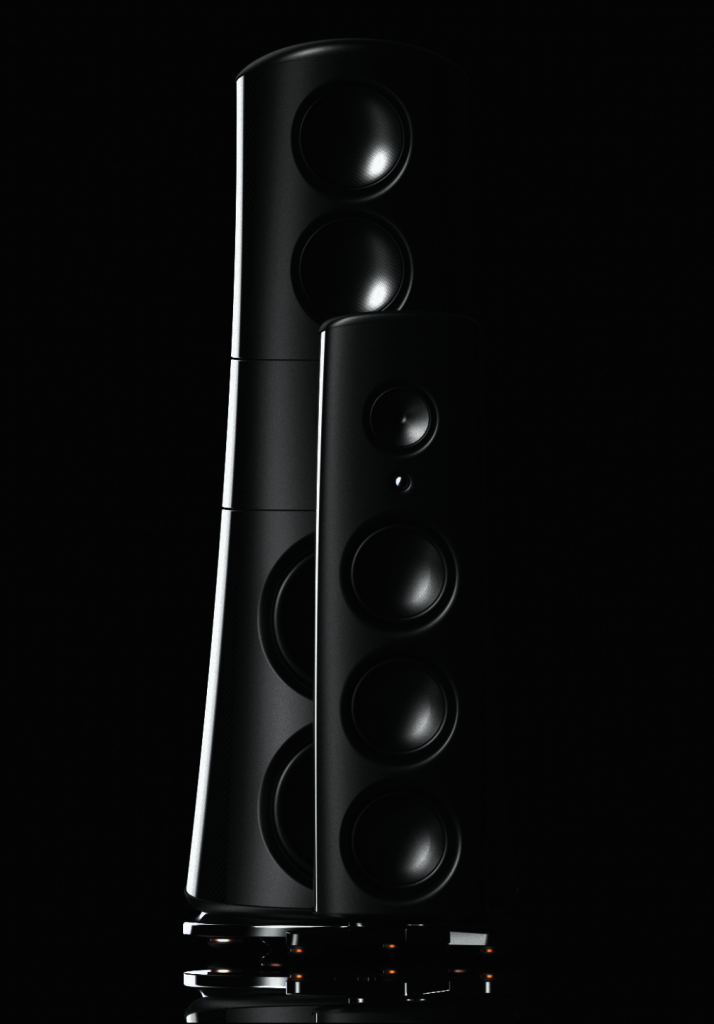

                                         MAGICO M9 в сравнении с предыдущим флагманом М6


Короткая (Underhung) звуковая катушка и увеличенные неодимовые магниты

Сила, которую электро-магнитная цепь применяет к звуковой катушке, может упасть на 50%, когда
звуковая катушка выходит из своего центрального положения покоя. Это падение может быть
асимметричным. При этом движение будет не точно отслеживать входной сигнал, генерируя
существенные гармонические и интермодуляционные искажения. Драйверы MAGICO Nano-Tec
осуществляют абсолютный контроль над движением звуковых катушек, посредством технологии
Underhung (короткие звуковые катушки в магнитной цепи огромной мощности). В M9
используются неодимовые магниты с 16-кратной магнитной энергией по отношению к ферриту
того же объема. Вместо массива маленьких неодимовых магнитов в MAGICO выбирают необычно
большие неодимовые кольцевые магниты. В качестве дополнительной меры для симметрии в
новых драйверах устанавливают соответствующий дополнительный магнит сверху. Результатом
является потрясающая плотность магнитного потока до 1,7 Тесла (17 000 Гаусс), поддерживаемая
в необычайно длинных воздушных зазорах, до 36 мм. Это обеспечивает выходной сигнал без
искажений до 120 дБ звукового давления на 1 м.

• 6-дюймовый СЧ драйвер (x1). Новый среднечастотный динамик имеет эффективную 4-
дюймовую звуковую катушку, которая позволяет обеспечить линейность характеристики вплоть
до 120 дБ звукового давления на расстоянии 1 метра. Результат – неизмеримо низкие искажения
во всем рабочем диапазоне его работы.

• 11-дюймовые мидбасы (x2). В этом совершенно новом драйвере используется неодимовый
кольцевой магнит N48H большого размера: диаметр 120 мм и высота 8 мм, а также
соответствующий дополнительный магнит сверху для полного контроля движения звуковой
катушки. Это новый эталон линейности.

• 15-дюймовые басовые драйверы (x2). Новый басовик оснащен конусом диффузора, отлитым
под давлением 26 500 фунтов. Необычайно длинный 36-мм воздушный зазор обеспечивает
невероятный линейный ход ± 15 мм при высокой чувствительности. Вы слышите три низшие
октавы баса с полным размахом и без превалирования среднего баса.

От материалов диффузоров, до звуковых катушек и магнитных цепей, каждая из этих конструкций
улучшает линейность и уменьшает слышимые искажения. Все вместе, они представляют
буквальное произведение искусства. Это самые передовые динамические драйверы из когда-
либо выпущенных в мире.

Как всегда, в MAGICO моделируют, оптимизируют, тестируют и повторно проверяют каждую
конструкцию драйвера с помощью новейших инструментов компьютерного моделирования
методом анализа конечных элементов (Finite Element Analysis). Компьютерное тестирование
позволяет одновременно оценивать акустические, механические, электромагнитные и тепловые
характеристики. Когда проектирование драйверов практически завершено, инженеры компании
проводят тот же процесс тестирования и оптимизации уже для всей акустической системы.

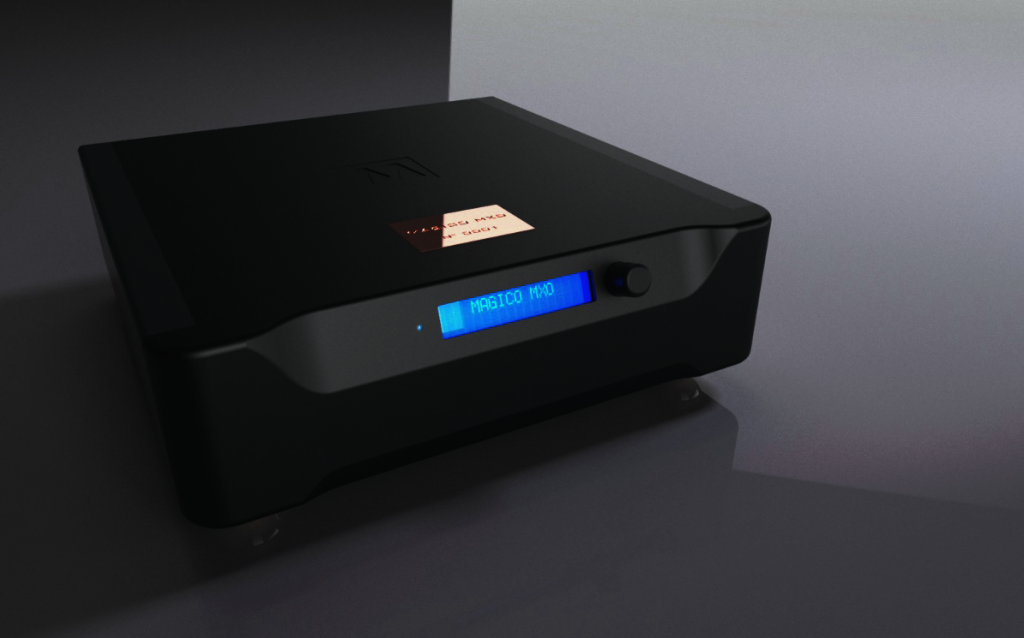

                                 Основной модуль активного аналогового кроссовера MXO производит фильтрацию НЧ и мидбас диапазонов. Его
                                                                 блок питания размещен в отдельном корпусе (на фото не показан)

Аналоговый кроссовер MAGICO (MXO)

Частота раздела кроссовера между НЧ и мидбас-динамиками 120 Гц представляет собой особую
проблему. При такой низкой частоте для пассивного кроссовера потребуются огромные
индукторы и конденсаторы. Даже если бы были отобраны самые лучшие детали и тщательно
отслушаны, такие большие элементы схемы повлекли бы неизбежные существенные потери.
Чтобы преодолеть эту проблему, в MAGICO создали активный аналоговый двухполосный
кроссовер MAGICO Analog Crossover или MXO. Этот важнейший компонент обеспечивает крутые
спады фильтра без ущерба для качества сигнала.

Тщательно продуманная конструкция кроссовера включает фильтры Линквица-Райли, которые
обеспечивают спад 24 дБ на октаву на частоте 120 Гц. Разработанный на собственной платформе,
аналоговый кроссовер полностью балансный с полностью дискретной схемой от входа до выхода.
Открытая архитектура предполагает дополнительные топологии фильтра. Прецизионные
ступенчатые аттенюаторы обеспечивают регулировку каждой полосы с точностью 0,5 дБ,
используя запатентованную технологию для обеспечения чистоты пути прохождения сигнала. В
отдельном корпусе размещен блок питания кроссовера MXO, включающий регенератор сетевого
питания и активные стабилизаторы напряжения каждой части электронной цепи.

Пара акустических систем M9 требует два стерео или четыре монофонических усилителя

Драйверы высоких, средних частот и мидбаса M9 управляются пассивным трехполосным
кроссовером с акустическими фильтрами Линквица-Райли с крутизной 24 дБ на октаву.
Конструкция кроссовера MAGICO с эллиптической симметрией сохраняет максимальную полосу
частот с исчезающе малыми интермодуляционными искажениями.

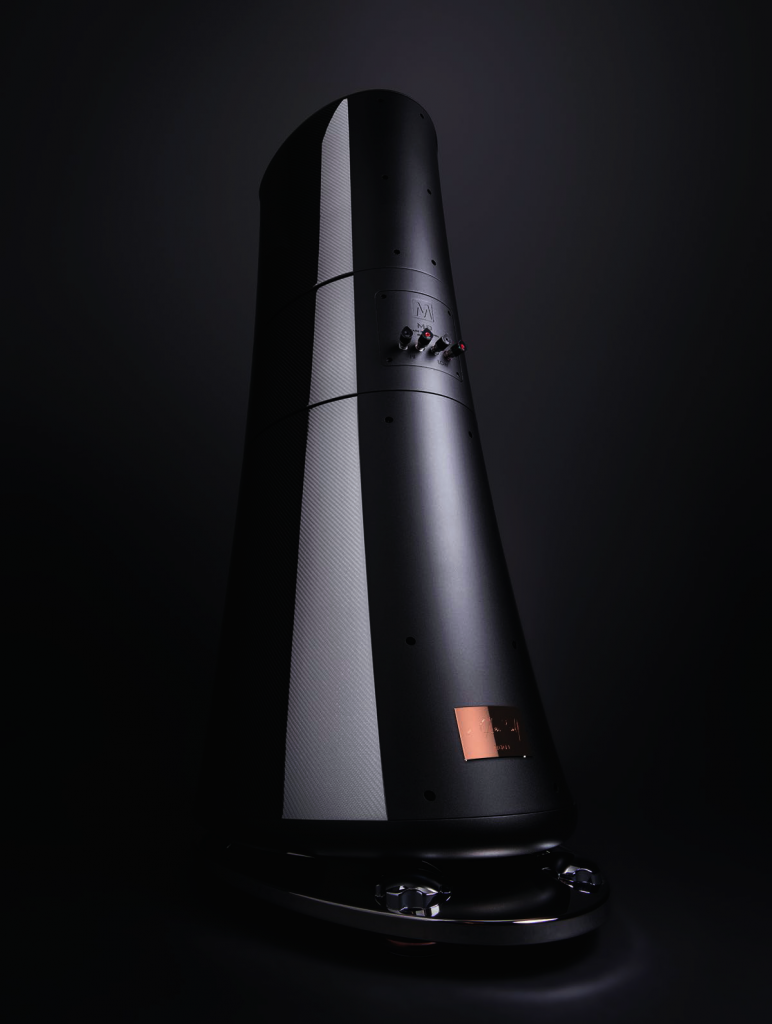

              Высококачественные терминалы на задней панели АС допускают bi-amping с использованием активного
                                                                                        кроссовера MXO

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Драйверы: 1,1-дюймовый бериллиевый твитер с алмазным покрытием (x1),
6-дюймовый СЧ MAGICO Nano-Tec 8 поколения с алюминиевым сотовым каркасом (x1),
11-дюймовый мидбас MAGICO Nano-Tec 8 поколения с алюминиевым сотовым каркасом (x2),
15-дюймовый вуфер MAGICO Nano-Tec 8 поколения с алюминиевым сотовым каркасом (x2)
Чувствительность: 94 дБ
Импеданс: 4 Ом
АЧХ: 18 Гц - 50 кГц
Потребляемая мощность: от 20 Вт (мин) до 2000 Вт (макс.)
Габариты:
Громкоговоритель (ВхШхГ): 80" x 40" x 20" (203 x 102 x 51 см)
Кроссовер (ВхШхГ): 8" x 18" x 20" (20 x 46 x 51 см)
Источник питания кроссовера (ВхШхГ): 8 " х 18" х 20" (20 х 46 х 51 см)
Вес:
Акустическая система M9: 1000 фунтов (454 кг) каждая
кроссовер: 40 фунтов (18 кг);
блок питания кроссовера: 60 фунтов (27 кг)


Magico M9 по праву может считаться самой технологичной акустикой в мире!

Её рекомендованная розничная цена составляет более 1 миллиона долларов.
